·产品介绍
名称：吴忠仪表 HSC套筒单座调节阀
***：吴忠仪表
·产品特点
HSC套筒单座调节阀是一种高性能的单座调节阀，适用于高压差产生闪蒸空化的场合，坚固的套筒保护阀体不闪真空化的破坏。
阀体通道呈S流线形，还设有一个改善套筒周围流体平稳流动的导流翼，压降损失小，流量大，可调范围广，流量特性精度高。
调节阀配用多弹簧式薄膜执行机构，结构紧凑，输出力大

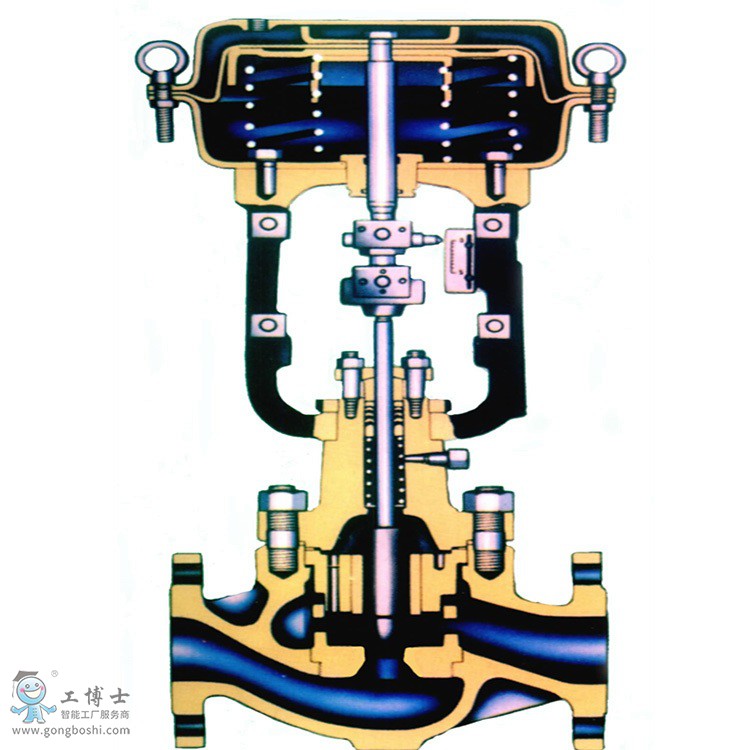

·产品图片
·技术和参数性能
1、阀体
型式：直通单座套简式铸造球形阀
公称通径：40~ 200 mm
公称压力：ANSI 125,150,300,600 JIS10,16,20,30,40K PN1.6,4.0,6.4MPa
连接型式：法兰式，FF，RF，RJ，LG标准JIS ANSIB16.5,JIS B2201,JB/T79.1,JB/T79.2 ,凹凸面
焊接式:嵌接焊SW (40~50mm)
对接焊BW ( 65~200mm)
材料:HT200 ZG25 ZG1Cr18Ni9 ,ZG0Cr17Ni12Mo2, 1.25Cr0.5Mo, 5.0Cr0.5Mo, SCPH21 SCPH61 Ti
上阀盖:
常温型(P):-17~+ 230°C
伸长I型(E1): -45~-17°C ,+230~+556 °c
伸长II型(E2):整体式(E2I): -100~-45 °C
焊接式(E2W):-196~-100 °C
压盖型式 :螺栓压紧式
填料V型聚四 氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉编织填料。
2、阀内组件
阀芯型式单座套筒式柱塞阀芯
套筒形式分 离式套筒
材料:17-4PH，0Cr17Ni12Mo2
气源接头:Rc %4
材料:17-4PH，0Cr17Ni12Mo2
气源接头:Rc %4
环境温度: -30~+70°C
3、执行机构型式
HA多弹簧式薄膜执行机构
膜片材料
膜片材料
乙丙橡胶夹尼龙
弹簧范围：0.02~0.10 0.08r0.24MPa
供气压力：0.14,0.16,0.28MPa
气源接头：Rc1/4
环境温度：-30v+70°C
4、附件定位器、手轮机构、气动阀位传送器
5、性能
泄露量符合标准ANSI B16.104 VI级，小于额定Cv的0.01%%
回差：3%% (不带定位器)，1%(带定位器)
泄露量符合标准ANSI B16.104 VI级，小于额定Cv的0.01%%
回差：3%% (不带定位器)，1%(带定位器)
线形：土5%(不带定位器)，士1%(带定位器)
备注:采用标准的V型聚四氟Z烯填料
6、可调范围
50: 1
