产品介绍
- 名称：吴忠仪表，ACB快速更换笼式单座调节阀
- ***：吴忠仪表
- 货号：ACB
产品特点

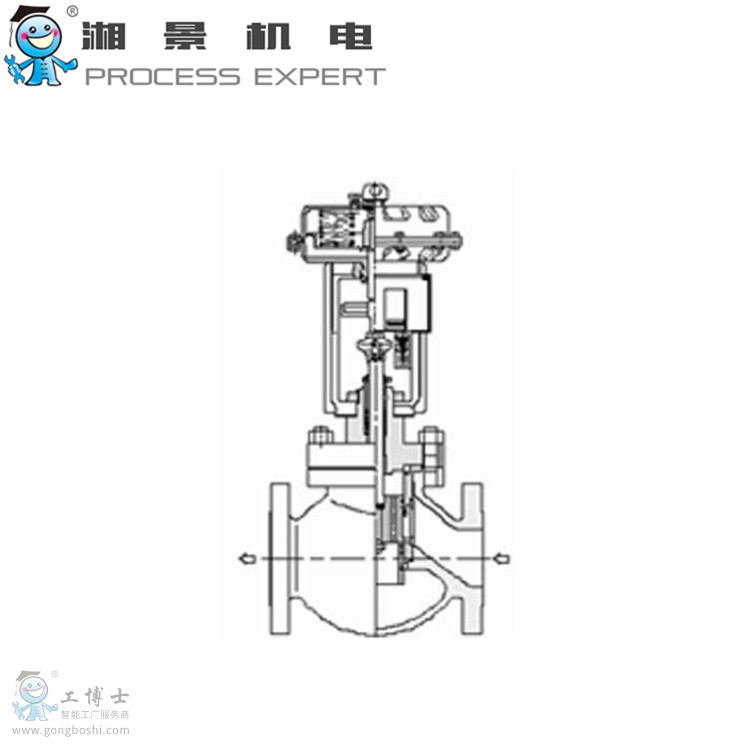

产品图片
阀体部分
|
形式 |
不平衡阀芯型 |
|
公称通径 |
DN15~DN400（1/2”~16”） |
|
阀芯形状 |
打孔阀芯 |
|
流量特性 |
等百分比、线性 |
|
阀内件菜材质 阀内件处理 |
标准材质组合及使用温度、压力范围 |
|
公称压力 |
JB/T79-94 HG20592 DIN2543/2544/2545 PN1.6、PN2.5、PN4.0MPa ANSI B16.5 ANSI150、ANSI300 |
|
连接方式 |
法兰式（RF、FM、RTJ）、焊接式（公称通径≤DN50为SW.≥DN65为BW） |
|
法兰距 |
符合IEC 534-4-1976 |
|
阀体及上阀盖材质 |
A216-WCB/1.06919.A217-WC6/1.7357,A217-C5,A217-WC9/1.7379,A352-LCB,A351-CF8/1.4308.A351-CF8M/1.4408 |
|
上阀盖形式 |
标准型：-46~200℃；200℃~300℃ 散热片型：300℃~530℃ |
|
填料 |
V型组合填料、石墨组合填料、石墨填料等 |
|
垫圈 |
金属夹石墨密封垫、石墨密封垫 |
|
表面涂层 |
碳钢阀体喷银色环氧树脂 不锈钢阀体喷钢灰丙烯酸瓷漆 |
执行机构
|
规格/形式 |
气动薄膜式 |
电动式 |
|
MF |
PEL |
|
|
多弹簧型 |
|
|
|
用途 |
调节 |
调节 |
|
供气压力或供给电压 |
200(75-150)KpaG,300(75-150)KpaG 450(170-360)Kpa,450(180-370)KpaG 550(200-360)KpaG,550(220-440)KpaG 300(96-171)KpaG,350(145-256)KpaG |
供电电源：220V,50Hz 输入信号：4-20mA |
|
接口 |
G1/8（MF2）、G1/4（MF3） G3/4（MF5） |
进出线口：M20X1.5（2个） |
|
正作用 |
供气压力增加，阀门关闭 |
输入信号增加阀闭 |
|
反作用 |
供气压力增加，阀门打开 |
输入信号增加阀开 |
|
回差 |
≤百分之1 （带定位器） |
≤百分之0.8 |
|
线性 |
≤±百分之2（带定位器） |
≤±百分之1 |
|
允许环境温度 |
-30℃~80℃ |
-20℃~60℃ |
|
标准图层色 |
中国蓝 |
中国蓝 |
|
选购设备 |
电器阀门定位器，智能阀门定位器，空气过滤减压阀，电磁阀，行程开关，阀位传送器 |
限位开关 |
